Posizionamento: pronto per l'aggancio
Aggancio: premi sulla clip
Componente posizionato
Disassemblaggio rapido e sicuro

Clip System prevede lo smontaggio rapido del componente dal dissipatore. L’operazione si esegue con un normale cacciavite che solleva leggermente la molla come in figura. Perciò il componente può essere rimosso dalla sua sede.
Infine le molle sono in acciaio temperato trattate superficialmente in GEOMET che garantisce una resitenza alla nebbia salina > 500 h e assenza di danneggiamento da idrogeno.

La pressione sul componente varia a seconda dello spessore del componente stesso.
La pressione corretta è quall compatibale con le specifiche tecniche del componente, tenendo in considerazione che imprimere una pressione maggiore non modifica sostanzialmente lo scambio termico con il dissipatore.



Clip System Convenzione forzata

Le caratteristiche tecniche sono corrette se i dissipatori sono impiegati in verticale.
Il valore della resistenza termica (Rth) indicato, è riferito alla lunghezza dei profili di 100 mm, per lunghezze diverse è possibile ricavare il valore Rth utilizzando le semplici tabelle riportate a fianco di ogni modello.
È infine possibile ottenere il valore di dissipazione con convenzione forzata moltiplicando il valore Rth per il valore KRth.











Semplici pins in ottone ni/pb saldabili sul circuito stampato.
Riducono i tempi di assemblaggio e distanziano il dissipatore dal circuito stampato.
Sono forniti preassemblati sul dissipatore.

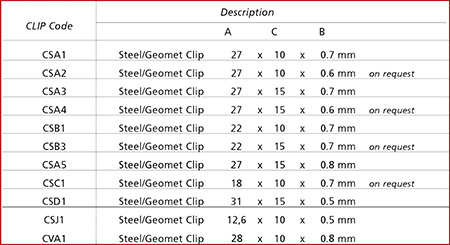

Come ordinare
